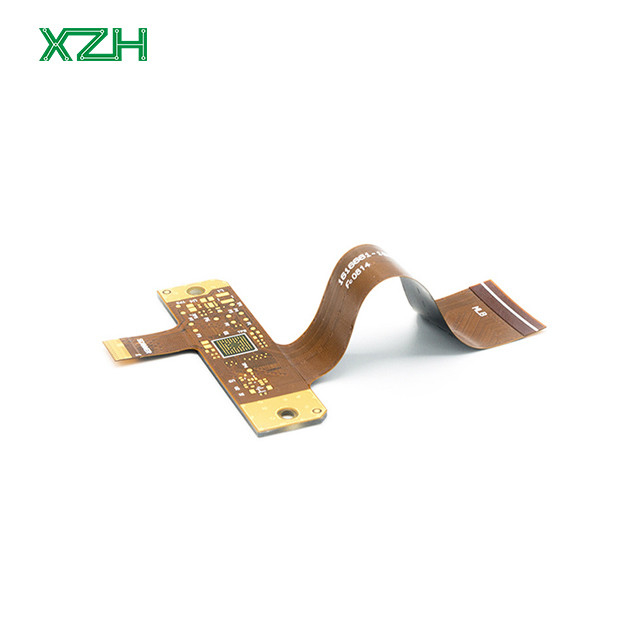

FPC Flexible PCB Manufacturer Your Trusted Partner for Customized Flexible PCB Manufacturing

Fabricante de PCB flexíveis FPC Seu parceiro confiável para fabricação de PCB flexíveis personalizados

Produtos - Serviços - Serviço da fabricação do PWB

Destacar

FPC Fabricante de PCB flexíveis
,
PWB flexível de FPC
,
Fabricante de PCB flexíveis personalizados
Tipo

FPC, PCB flexível
Material de base

Polyimida, cobre e Ni/Au, Polyimida, cobre e Ni/Au
Espessura de cobre

1 oz
Espessura da placa

1.6 mm
Dimensão do buraco

0.2 mm
Min. Largura da linha

4MIL
Min. Espaçamento entre linhas

4MIL
Revestimento de superfície

Ouro de imersão
Tamanho da placa

A norma IPC-A-610 D/IPC-III, Norma IPC-A-610 D/IPC-III
Cor da máscara de solda

Amarelo, opcional
Serviço de Assembléia

FPCB
Nome

Placa de PCB flexível de FPC de dois lados, fabricante de FPCB
MOQ

1pcs
Espessura

0.2 mm
Testes

E-testes 100%
Lugar de origem

Guangdong, China
Marca

XZH FPC
Número do modelo

FPCB
Quantidade de ordem mínima

100 peças
Preço

CN¥18.03/pieces 100-1999 pieces

Fabricante de PCB flexíveis FPC Seu parceiro confiável para fabricação de PCB flexíveis personalizados

Name: Fabricante de PCB flexíveis FPC Seu parceiro confiável para fabricação de PCB flexíveis personalizados
Brand: Shenzhen XinZhanHong Technology Co., Ltd.
SKU: FPCB
Price: 58.03 USD
Availability: InStock

button button

Obtenha o preço contacto

Fabricante de PCB flexível Seu parceiro confiável para fabricação de PCB flexível personalizado

XZH: Seu fornecedor de soluções ODM/OEM

Materiais	PI, cobre e Ni/Au
Tipo	FPC
Camadas	1-4 camadas
Dimensões do quadro acabado	1015mm, 250380mm
Espessura da placa	00,057 a 0,6 mm
Tolerância de espessura do quadro acabado	± 2 milis
Diâmetro do buraco de perfuração	0.15 a 6.7 mm
Terminado através do diâmetro	0.1 mm (mínimo)
Espessura dieléctrica da camada interna (1/2 mils PI com adesivo de 15um)	0.0275 a 0,1 mm
Tolerância do PTH para o diâmetro do buraco	± 2 milis
Tolerância do diâmetro do buraco do NPTH	± 1 mil
Tolerância da posição do buraco (comparado com os dados de Gerber)	± 1 mil
Espessura do cobre de furo PTH	8 a 30 μm
A tolerância após a gravação	± 30, 15% para impedância
Tolerância de imagem para imagem (mínimo)	± 3 milis
Tolerância da imagem à borda (mínimo)	± 2 milis
Registo da camada de cobertura (mínimo)	6 mils
Diâmetro do buraco de perfuração	0.1 a 5.0 mm
Tolerância de colagem e de endurecimento	± 0,3 mm
Tolerância de dimensão da matriz de punção (matriz dura)	± 4 milis
Tolerância de dimensão da matriz de punção (matriz macia)	± 12 milis
Tolerância de impedância (mínimo)	± 10%
Tolerância SMT e largura de passo (mínimo)	± 4 milis

Flexibilidade do produto:Apresenta o nosso PCB flexível, uma revolução na flexibilidade do design!Desbloqueando infinitas possibilidades para os seus projectos.Projeto de economia de espaço:Diga adeus aos PCBs volumosos! O XZH Flexible PCB possui um design elegante e economizador de espaço, perfeito para dispositivos compactos onde placas rígidas tradicionais simplesmente não cabem.Maximizar a eficiência sem comprometer o desempenho.Durabilidade e fiabilidade:Construído para durar, o XZH Flexible PCB é projetado para durabilidade e confiabilidade.proporcionando paz de espírito para os seus projetos.Opções de personalização:Adaptado às suas especificações exatas, o XZH Flexible PCB oferece opções de personalização inigualáveis.Trabalharemos com você para criar uma solução que se adapte perfeitamente às suas necessidades..Versatilidade de aplicação:Desde eletrônicos de consumo até inovações automotivas, o XZH Flexible PCB é a escolha ideal para uma ampla gama de aplicações.tornando-se a solução definitiva para qualquer indústria.Ensaios de desempenho:Apoiado por testes de desempenho rigorosos, o nosso PCB flexível oferece estabilidade, confiabilidade e desempenho incomparáveis.Os seus projetos estão em boas mãos com a solução de PCB de topo da linha da XZH.

Quer mais informações ou deseja receber um orçamento?CHAT AGORAO botão no canto superior direito para contactar os nossos vendedores.

Serviços ao Cliente

Serviço de PCB

XZH Fornecer placas de lado único, placas de lado duplo, placas multicamadas (1-20 camadas), tipo de placas:PCB rígido ((CEM, FR4), PCB flexível, PCB rígido-flexível, MCPCB ((PCB de alumínio), PCB cerâmico, PCB RF, etc.

Montagem de PCBFornecimento de componentes

A XZH oferece montagem de placas de circuito impresso, componentes, fornecimento e soluções completas. O que podemos sempre garantir é a melhor qualidade, preço competitivo e melhor serviço.

Mais detalhes ou outros requisitos bem-vindos para e-mail e bate-papo conosco.

Perfil da empresa

Fundada em 2014,XZH Technology Co., Ltd.É uma entidade de boa reputação, conhecida pela sua forte equipa técnica, sistemas de garantia de qualidade abrangentes e instrumentos analíticos de ponta.Os nossos produtos servem uma ampla gama de aplicações em todo o eletrónica de consumo, telecomunicações, equipamento médico e setores industriais, gozando de uma procura robusta nos mercados europeus e do Sudeste Asiático.

As nossas ofertas de serviços holísticos abrangem o desenho esquemático, layout da placa, fornecimento de componentes, design de firmware, design mecânico, PCBA e clonagem de chips.Estendemos os nossos serviços para a aquisição de componentes, montagem de PCB e FPC, embalagem e logística, garantindo uma solução integral para nossos clientes.Temos orgulho de obter matérias-primas de alta qualidade e componentes-chave de renomados fornecedores como a Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, reforçando ainda mais o nosso compromisso com a excelência.

As nossas instalações, certificadas pela norma ISO 9001:2000 e ISO 14001:2004A empresa tem uma capacidade de produção de 10.000 metros quadrados de PCB e 5.000 metros quadrados de PCB FPC mensalmente.O nosso compromisso com a qualidade reflete-se nos nossos rigorosos processos de controlo de qualidade, apoiados por 30 auditores experientes e equipamentos de teste avançados como AOI, raios-X BGA e PCB E-test, garantindo a conformidade com os padrões IECO-HSPM QC 080000, CE, UL e RoHS.

Com o objetivo de "gestão profissional, indústria em larga escala, mercado internacional" como nosso objetivo estratégico,Convidamo-lo a explorar oportunidades de parceria connosco para obter informações detalhadas sobre os nossos serviços e capacidades.

Certificações

Exposição

Nossas Vantagens

Tempo de entrega do produto

	Tempo de execução da amostra	Tempo de produção em massa
PCB unilateral	1 a 3 dias	4 a 7 dias
PCB de dupla face	2 a 5 dias	7 a 10 dias
PCB de várias camadas	7 a 8 dias	10 a 15 dias
Montagem de PCB	8 a 15 dias	2 a 4 semanas
Prazo de entrega	3-7 dias	3-7 dias
Embalagem: Anti- estática Embalagem com embalagem em papelão

Perguntas frequentes

P1: Os meus ficheiros de projecto estão seguros quando vos os envio?

R: Os seus ficheiros são mantidos em total segurança.
A Fulltronics pode assinar um acordo de confidencialidade antes de enviarArquivos.

Q2: Para pedidos de pequena quantidade, você pode produzir PCBs de protótipo?

R: Sim, a XZH PCB pode produzir protótipos. mas quanto maior a quantidade, maior a economia de custos.

P3: Dispõe de serviço pós-venda de produtos disponível para os seus clientes?

R: Sim, para quaisquer problemas de qualidade, a XZH PCB assumirá nossa responsabilidade de resolvê-los para você a qualquer momento.

Q4: Que ficheiros é necessário para os projectos PCBA?

R: Excluir o ficheiro de circuito impresso, o ficheiro PNP ((Pick and Place) e o ficheiro de posição dos componentes também necessários.

Q5: Será que o nosso produto será testado antes do envio?

R: Sim, poderíamos fornecer testes de circuito funcional se você nos fornecer os métodos de teste.
