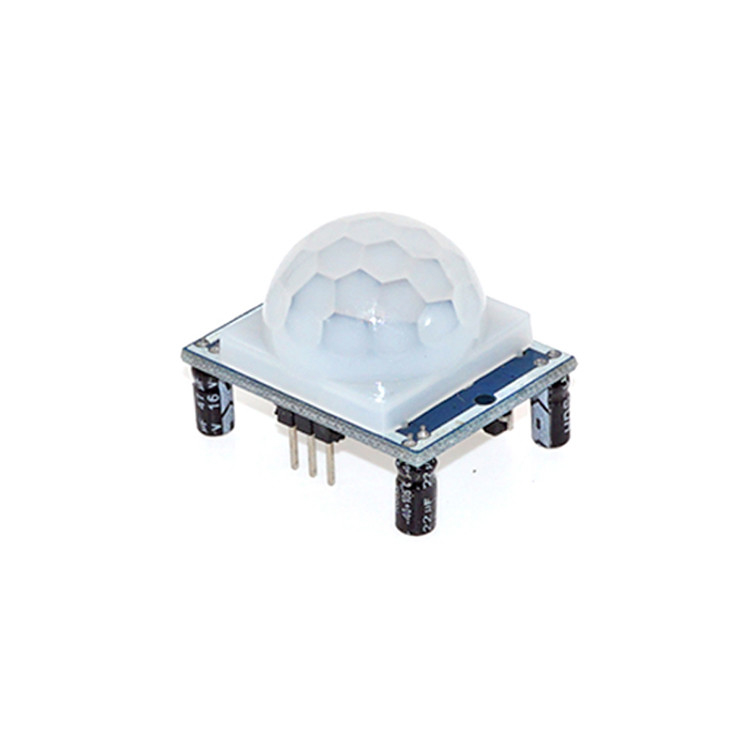

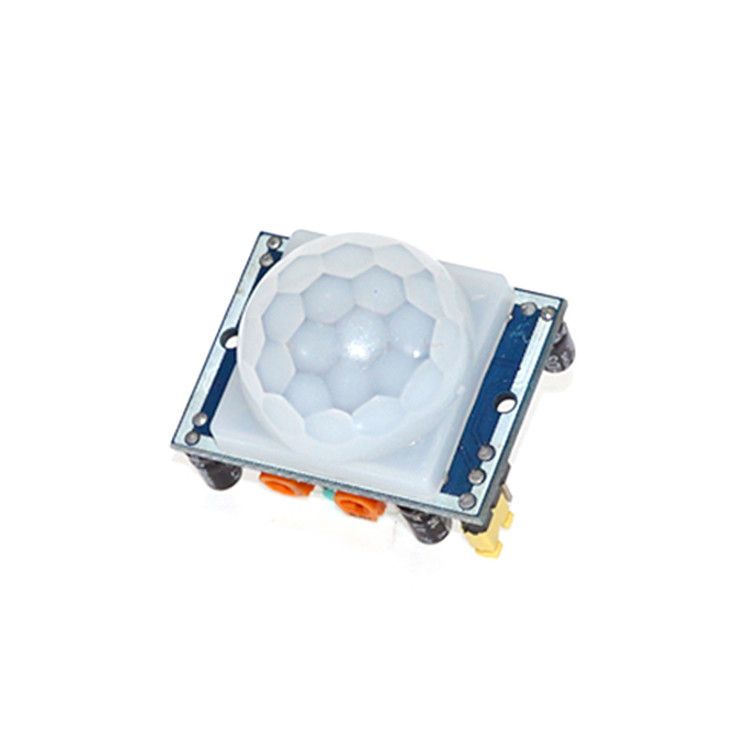

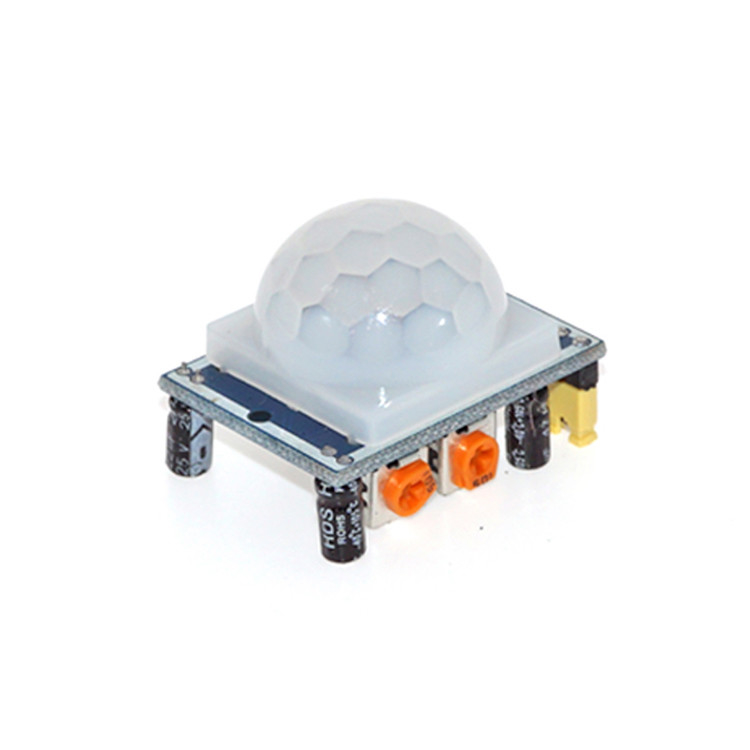

hc-sr501 ajustar o módulo de detector de movimento pir pir infravermelho piroelétrico
-
Destacar
detector de movimento hc-sr501 pir
,Sensor infravermelho hc-sr501
,Sensor piroelétrico hc-sr501 ir
-
SérieModulo de sensores HC-SR501
-
Característicashc-sr501 módulo de sensores de infravermelho humano
-
Tipo de montagempadrão
-
DescriçãoModulo de sensor HC-SR501, módulo de sensor infravermelho humano hc-SR501
-
Código da data de fabrico11504202
-
TipoSensor do movimento & de posição
-
UtilizaçãoMicrocontrolador
-
Teoria-
-
ProduçãoAlto 3,3 V / Baixo 0 V
-
Faixa de tensão de funcionamentoCC 4,5-20V
-
Corrente silenciosa< 50 uA
-
Saída de nívelAlto 3,3 V / Baixo 0 V
-
Dimensões do quadro32 mm*24 mm
-
SENSOR DO ÂNGULOângulo de cone < 100 °
-
Temp da operação-15-+70 graus
-
Sensor de tamanho da lenteDiâmetro: 23 mm (Default)
-
consumo de energia estática65 microamperios
-
Tempo de atrasoAjustável (0,3 segundos a 10 minutos)
-
Tempo de bloqueio0,2 segundos
-
Lugar de origemGuangdong, China
-
MarcaXZH
-
Número do modelo501
-
Quantidade de ordem mínima10 peças
-
PreçoCN¥4.26/pieces 10-99 pieces
hc-sr501 ajustar o módulo de detector de movimento pir pir infravermelho piroelétrico
3.3V 5v hc-sr501 sensor de movimento pir infravermelho módulo do corpo humano hc-sr501 sensor de movimento para arduino raspberry pi
XZH: Seu fornecedor de soluções ODM/OEM
Descrição do produto
Iluminação automática de corredores, corredores, banheiros, porões, armazéns, garagens e outros locais, ventilador de escape automático e outros aparelhos eléctricos (incandescentes, fluorescentes,- Sim., portas automáticas, ventiladores eléctricos, secadores e máquinas de lavar roupa automáticas) especialmente para utilização em empresas, hotéis, centros comerciais, armazéns, zonas sensíveis ou zonas de segurança e sistemas de alarme.Também pode ser usado para fins de segurança..
1. Modulo de detecção durante cerca de um minuto após o início da alimentação, durante o intervalo para o módulo de saída 0-3 vezes por minuto em modo de espera.
2. Deve evitar a iluminação direta, tais como fontes de interferência fechar a superfície do módulo de lentes para evitar a introdução de mau funcionamento gerador de sinal de interferência;utilização do ambiente para evitar o fluxo do vento, o sensor de vento também causará interferência.
3O módulo de sensores utiliza uma sonda dupla, a janela da sonda é retangular, dupla (A por B milhões) na direcção das extremidades de longo,quando o corpo passou da esquerda para a direita ou da direita para a esquerda quando o atingir o tempo IR duplo, diferença de distância, quanto maior a diferença, sensores mais sensíveis, quando o corpo da frente para a sonda ou de cima para baixo ou de baixo para cima direção passando,duplo IR não detectadas alterações na distância, não existe valor de diferença, o sensor é insensível ou não funciona; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probePara aumentar a gama de sensores de ângulos, o módulo usando uma lente circular, a sonda também faz sentido em todos os quatro lados,Mas ainda mais elevado do que a direção superior e inferior esquerda e direção direita do intervalo de detecção, sensibilidade e resistência, ainda na medida do possível pelos requisitos de instalação acima.VCC, trig (lado de controlo), eco (fim receptor), GND
4.Dimensões e ajuste:
Nota: O potencialómetro no sentido horário para ajustar a distância, aumenta o alcance de detecção (cerca de 7 metros), pelo contrário, diminui o alcance de detecção (cerca de 3 metros).Potenciômetro de regulação de atraso rotação no sentido horárioA indução por um sensor de atraso mais longo (cerca de 300S), por outro lado, indução por um atraso curto (cerca de 5S).
2. Deve evitar a iluminação direta, tais como fontes de interferência fechar a superfície do módulo de lentes para evitar a introdução de mau funcionamento gerador de sinal de interferência;utilização do ambiente para evitar o fluxo do vento, o sensor de vento também causará interferência.
3O módulo de sensores utiliza uma sonda dupla, a janela da sonda é retangular, dupla (A por B milhões) na direcção das extremidades de longo,quando o corpo passou da esquerda para a direita ou da direita para a esquerda quando o atingir o tempo IR duplo, diferença de distância, quanto maior a diferença, sensores mais sensíveis, quando o corpo da frente para a sonda ou de cima para baixo ou de baixo para cima direção passando,duplo IR não detectadas alterações na distância, não existe valor de diferença, o sensor é insensível ou não funciona; so the sensors should be installed dual direction of the probe with human activities as much as possible parallel to the direction of maximum to ensure that the body has been passed by the dual sensor probePara aumentar a gama de sensores de ângulos, o módulo usando uma lente circular, a sonda também faz sentido em todos os quatro lados,Mas ainda mais elevado do que a direção superior e inferior esquerda e direção direita do intervalo de detecção, sensibilidade e resistência, ainda na medida do possível pelos requisitos de instalação acima.VCC, trig (lado de controlo), eco (fim receptor), GND
4.Dimensões e ajuste:
Nota: O potencialómetro no sentido horário para ajustar a distância, aumenta o alcance de detecção (cerca de 7 metros), pelo contrário, diminui o alcance de detecção (cerca de 3 metros).Potenciômetro de regulação de atraso rotação no sentido horárioA indução por um sensor de atraso mais longo (cerca de 300S), por outro lado, indução por um atraso curto (cerca de 5S).
