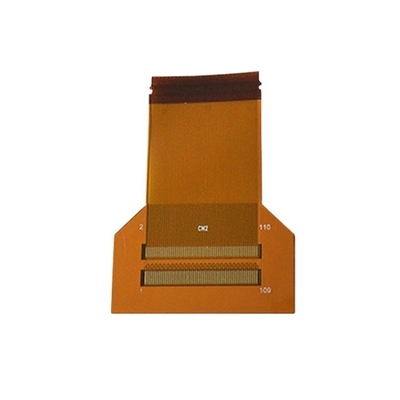

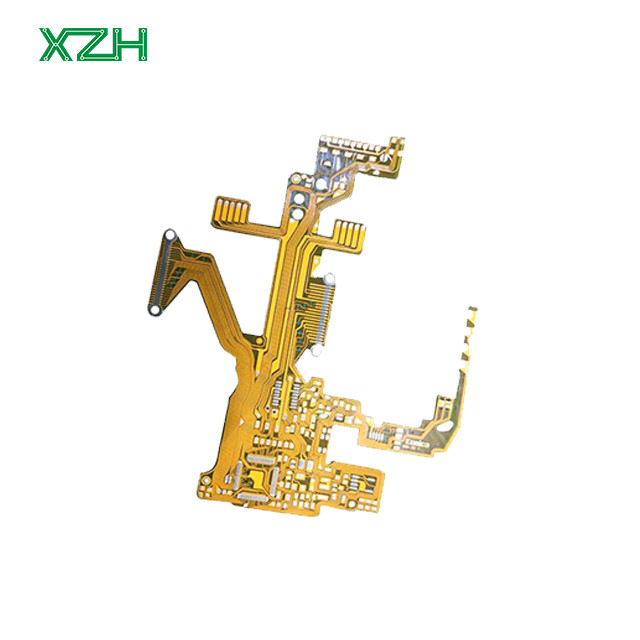

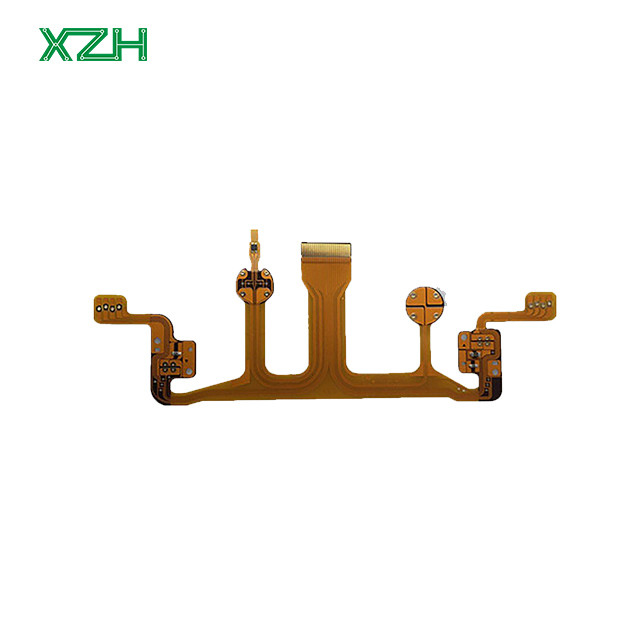

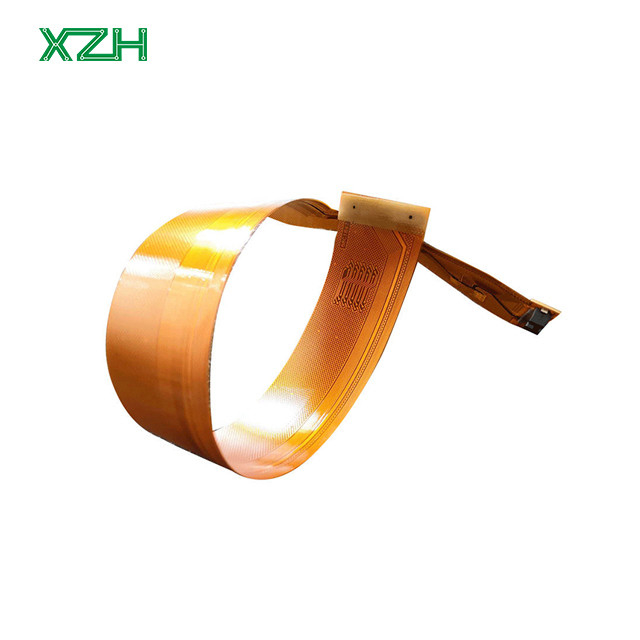

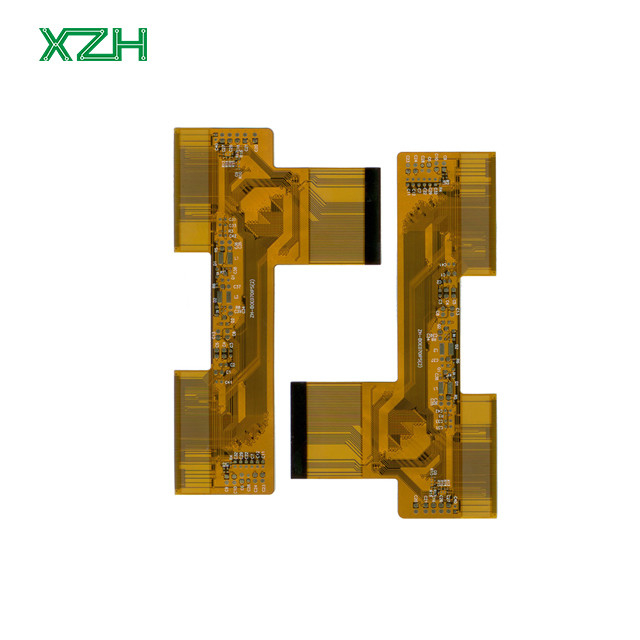

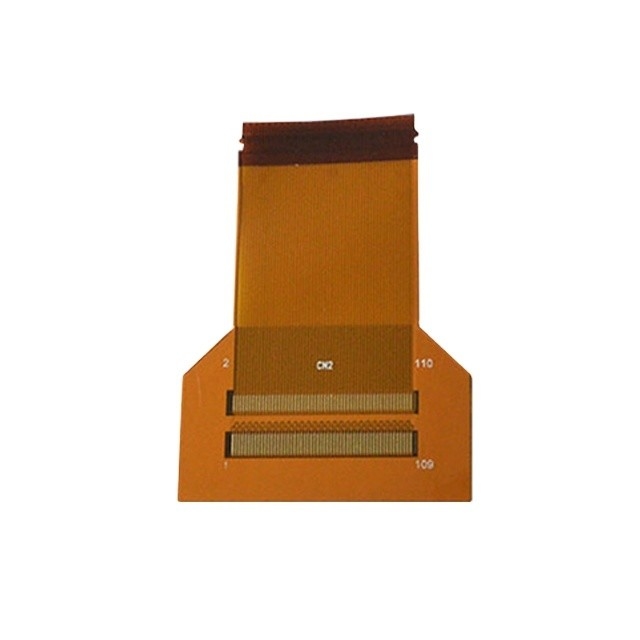

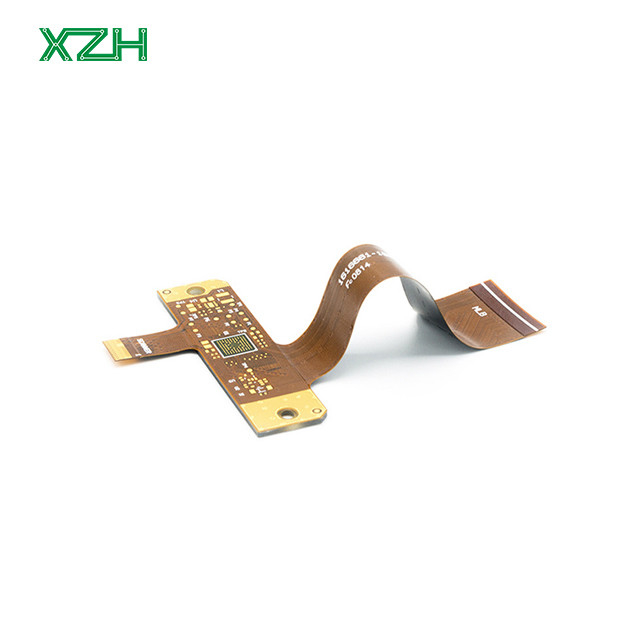

OEM FPC Fabricação Assembléia duplo lado flexível de circuito impresso multicamada
-
Destacar
Fabricação de FPC
,Fabricação de conjuntos de fibras sintéticas
,Placas de circuito impresso flexíveis multicamadas
-
TipoFPC, PCB flexível
-
Material de basePolyimida, cobre e Ni/Au, Polyimida, cobre e Ni/Au
-
Espessura de cobre1 oz
-
Espessura da placa1.6 mm
-
Dimensão do buraco0.2 mm
-
Min. Largura da linha4MIL
-
Min. Espaçamento entre linhas4MIL
-
Finalização de superfíciesOuro de imersão
-
Tamanho da placaA norma IPC-A-610 D/IPC-III, Norma IPC-A-610 D/IPC-III
-
Cor da máscara de soldaAmarelo, opcional
-
Serviço de AssembléiaFPCB
-
NomePlacas de circuito impresso flexíveis de FPC de dois lados, FPCB Manufacturer
-
MOQ1pcs
-
Espessura0.2 mm
-
TestesE-testes 100%
-
Lugar de origemGuangdong, China
-
MarcaXZH FPC
-
Número do modeloFPCB
-
Quantidade de ordem mínima100 peças
-
Preço$2.50/pieces 100-1999 pieces
OEM FPC Fabricação Assembléia duplo lado flexível de circuito impresso multicamada
OEM Multilayer Pcb Gerber Pcb Fabricação e montagem PCBA Serviço de parada única
XZH: O seu fornecedor de soluções ODM/OEM
|
Materiais
|
PI, cobre e Ni/Au
|
|
Tipo
|
FPC
|
|
Camadas
|
1-4 camadas
|
|
Dimensões do quadro acabado
|
10*15mm, 250*380mm
|
|
Espessura da placa
|
00,057 a 0,6 mm
|
|
Tolerância de espessura do quadro acabado
|
± 2 milis
|
|
Diâmetro do buraco de perfuração
|
0.15 a 6.7 mm
|
|
Terminado através do diâmetro
|
0.1 mm (mínimo)
|
|
Espessura dielétrica da camada interna (1/2 mils PI com adesivo de 15um)
|
0.0275 a 0,1 mm
|
|
Tolerância do PTH para o diâmetro do buraco
|
± 2 milis
|
|
Tolerância do diâmetro do buraco do NPTH
|
± 1 mil
|
|
Tolerância da posição do buraco
(comparado com os dados de Gerber)
|
± 1 mil
|
|
Espessura do cobre de furo PTH
|
8 a 30 μm
|
|
A tolerância após a gravação
|
± 30, 15% para impedância
|
|
Tolerância de imagem para imagem (mínimo)
|
± 3 milis
|
|
Tolerância da imagem à borda (mínimo)
|
± 2 milis
|
|
Registo da camada de cobertura (mínimo)
|
6 mils
|
|
Diâmetro do buraco de perfuração
|
0.1 a 5.0 mm
|
|
Tolerância de colagem e de endurecimento
|
± 0,3 mm
|
|
Tolerância de dimensão da matriz de punção (matriz dura)
|
± 4 milis
|
|
Tolerância de dimensão da matriz de punção (matriz macia)
|
± 12 milis
|
|
Tolerância de impedância (mínimo)
|
± 10%
|
|
Tolerância SMT e largura de passo (mínimo)
|
± 4 milis
|
Quer mais informações ou deseja receber um orçamento?CHAT AGORAO botão no canto superior direito para contactar os nossos vendedores.
Serviços ao Cliente
Serviço de PCB
XZH Fornecer placas de lado único, placas de lado duplo, placas multicamadas (1-20 camadas), tipo de placas:PCB rígido ((CEM, FR4), PCB flexível, PCB rígido-flexível, MCPCB ((PCB de alumínio), PCB cerâmico, PCB RF, etc.
Montagem de PCBFornecimento de componentes
A XZH oferece montagem de placas de circuito impresso, componentes, fornecimento e soluções completas. O que podemos sempre garantir é a melhor qualidade, preço competitivo e melhor serviço.
Mais detalhes ou outros requisitos bem-vindos para e-mail e bate-papo conosco.
Perfil da empresa
Fundada em 2014,XZH Technology Co., Ltd.É uma entidade de boa reputação, conhecida pela sua forte equipa técnica, sistemas de garantia de qualidade abrangentes e instrumentos analíticos de ponta.Os nossos produtos servem uma ampla gama de aplicações em todo o eletrónica de consumo, telecomunicações, equipamento médico e setores industriais, gozando de uma procura robusta nos mercados europeus e do Sudeste Asiático.
As nossas ofertas de serviços holísticos abrangem o desenho esquemático, layout da placa, fornecimento de componentes, design de firmware, design mecânico, PCBA e clonagem de chips.Estendemos os nossos serviços para a aquisição de componentes, montagem de PCB e FPC, embalagem e logística, garantindo uma solução integral para nossos clientes.Temos orgulho de obter matérias-primas de alta qualidade e componentes-chave de renomados fornecedores como a Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, reforçando ainda mais o nosso compromisso com a excelência.
As nossas instalações, certificadas pela norma ISO 9001:2000 e ISO 14001:2004A empresa tem uma capacidade de produção de 10.000 metros quadrados de PCB e 5.000 metros quadrados de PCB FPC mensalmente.O nosso compromisso com a qualidade reflete-se nos nossos rigorosos processos de controlo de qualidade, apoiados por 30 auditores experientes e equipamentos de teste avançados como AOI, raios-X BGA e PCB E-test, garantindo a conformidade com os padrões IECO-HSPM QC 080000, CE, UL e RoHS.
Com o objetivo de "gestão profissional, indústria em larga escala, mercado internacional" como nosso objetivo estratégico,Convidamo-lo a explorar oportunidades de parceria connosco para obter informações detalhadas sobre os nossos serviços e capacidades.
As nossas ofertas de serviços holísticos abrangem o desenho esquemático, layout da placa, fornecimento de componentes, design de firmware, design mecânico, PCBA e clonagem de chips.Estendemos os nossos serviços para a aquisição de componentes, montagem de PCB e FPC, embalagem e logística, garantindo uma solução integral para nossos clientes.Temos orgulho de obter matérias-primas de alta qualidade e componentes-chave de renomados fornecedores como a Sharp, Toshiba, ST, Samsung, Infineon, JRC e NEC, reforçando ainda mais o nosso compromisso com a excelência.
As nossas instalações, certificadas pela norma ISO 9001:2000 e ISO 14001:2004A empresa tem uma capacidade de produção de 10.000 metros quadrados de PCB e 5.000 metros quadrados de PCB FPC mensalmente.O nosso compromisso com a qualidade reflete-se nos nossos rigorosos processos de controlo de qualidade, apoiados por 30 auditores experientes e equipamentos de teste avançados como AOI, raios-X BGA e PCB E-test, garantindo a conformidade com os padrões IECO-HSPM QC 080000, CE, UL e RoHS.
Com o objetivo de "gestão profissional, indústria em larga escala, mercado internacional" como nosso objetivo estratégico,Convidamo-lo a explorar oportunidades de parceria connosco para obter informações detalhadas sobre os nossos serviços e capacidades.
Certificações
Exposição
Nossas Vantagens
Tempo de entrega do produto
|
|
Tempo de execução da amostra
|
Tempo de produção em massa
|
||
|
PCB unilateral
|
1 a 3 dias
|
4 a 7 dias
|
||
|
PCB de dupla face
|
2 a 5 dias
|
7 a 10 dias
|
||
|
PCB de várias camadas
|
7 a 8 dias
|
10 a 15 dias
|
||
|
Montagem de PCB
|
8 a 15 dias
|
2 a 4 semanas
|
||
|
Prazo de entrega
|
3-7 dias
|
3-7 dias
|
||
|
Embalagem: Anti- estática Embalagem com embalagem em papelão
|
|
|
||
Perguntas frequentes
P1: Os meus ficheiros de projecto estão seguros quando vos os envio?
R: Os seus ficheiros são mantidos em total segurança.
A Fulltronics pode assinar um acordo de confidencialidade antes de enviarArquivos.
A Fulltronics pode assinar um acordo de confidencialidade antes de enviarArquivos.
Q2: Para pedidos de pequena quantidade, você pode produzir PCBs de protótipo?
R: Sim, a XZH PCB pode produzir protótipos. mas quanto maior a quantidade, maior a economia de custos.
P3: Dispõe de serviço pós-venda de produtos disponível para os seus clientes?
R: Sim, para quaisquer problemas de qualidade, a XZH PCB assumirá nossa responsabilidade de resolvê-los para você a qualquer momento.
Q4: Que ficheiros é necessário para os projectos PCBA?
R: Excluir o ficheiro de circuito impresso, o ficheiro PNP ((Pick and Place) e o ficheiro de posição dos componentes também necessários.
Q5: Será que o nosso produto será testado antes do envio?
R: Sim, poderíamos fornecer testes de circuito funcional se você nos fornecer os métodos de teste.
